ES-BP：Flip chip 批量校準高性能Screen Printer

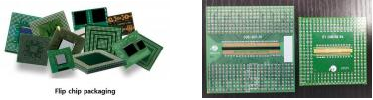

BP設備主要用于 Flip chip及特殊印刷
采用前后左右撞壁對齊校準方式,因此PCB側面公差作為判斷可否推薦BP機型依據
印刷品為 0402Chip 尺寸時，PCB外型公差值需要制作為30Ⅷ以內
項目 | ES-BP |
鋼網尺寸/Stencil Size | 550mm,584mm,650mm,736mm |
基板尺寸/PCB Size (X-Y) | 100mm×62mm-400mm×350mm,(Boat:330mmX250mm) Thickness:0.3mm-6mm,Warpage:1mm |
軌道/Conveyor | 3stages, Front Rail Fix |
機器對位精度/ System Alignment Accuracy | ±10μm @ 6Sigma |
機器印刷精度/ Wet Print Accuracy | ±20μm @ 6Sigma |
核心運行時間/ Core Cycle time | Strip: 9sec |
氣源,電源要求/ Air/Power Supply | Air: 4-6kgf/?, ?12 / Power: AC220V, 50/60Hz, 1P(2W+PE)?? ,1.5kw,10A |
設備尺寸/Machine Size | 1796(L)×1900(W,含顯示器)×1510(H)mm, 1796(L)×1570(W)×1510(H)mm, 軌道高度: 900-10/+30mm |
